丰富的选件，覆盖广泛测试需求的硬件系统
● 整体的性能评价和预先验证，为客户提供可靠准确的测试方案
● 友好的图表显示界面，即时的数据保存，提高开发效率

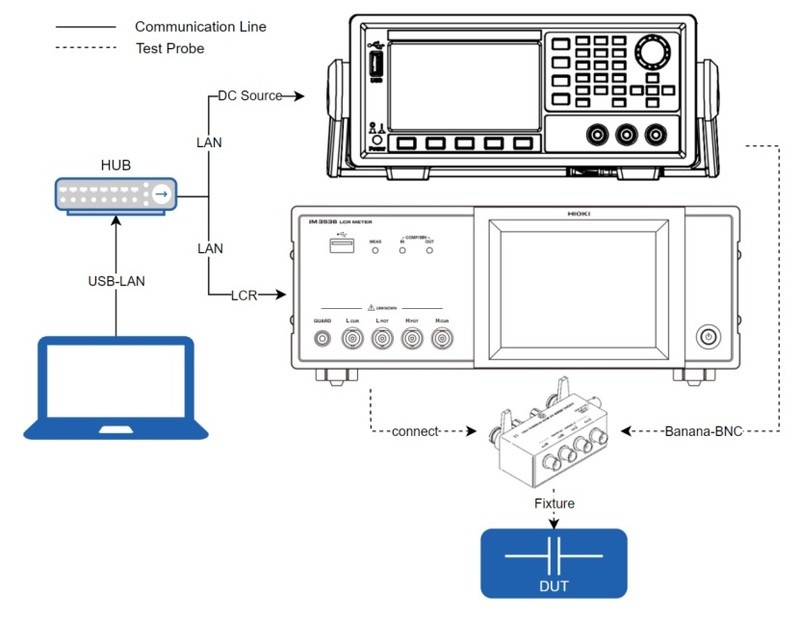

系统构成
软件界面-列表显示和频率特性
| 功能 | 偏置电压扫描测试， 交流电压扫描测试， 频率扫描测试 开短路补偿， 电源监视， LCR监视 序列测试 充放电延时， xlxs(xls)/png/setting文件保存 | ||
|---|---|---|---|
| 测试項目 | Z， Y， θ， X， G， B， Q， Rs， Rp， Ls， Lp， Cs， Cp， D | ||
| 精度系数α （与IM3570的基本精度相乘） | 量程 | ～100kHz | 100.1kHz～ |
| 1kΩ量程以下 | 1.5 | 1.5 | |
| 10kΩ量程以上 | 1.5+0.2×fL fL: 测试频率[kHz] | 5+1×fH fH: 测试频率[MHz] | |
| 通信端口 | USB, LAN, RS-232C | ||
| 配件清单 | USB Key， U盘(软件、使用说明书)， DC电压偏置单元(9268-10或特殊品)， 电压偏置用电源(CN010-10, CN010-20)， 连接线(电源 ‒ 偏置单元之间)， USB电缆L1002， 使用说明书 | ||
| 支持OS | Windows 10 (64bit), Windows 11 | ||
| 型号 | 名称 | 电压范围 | 频率范围 |
|---|---|---|---|
| CN010-10 | 直流电压偏置测试系统 | 1.0 V～500 V (0.1V step) | 100 kHz～5MHz (HIOKI IM3570) |
| CN010-11 | 无配套电源 | ||
| CN010-20 | -40.00 V～+40.00 V (0.01 V step) | 40 Hz～5MHz (HIOKI IM3570) | |
| CN010-21 | 无配套电源 |
