提供高达 500 MHz 的带宽、2.5 GS/s 的最大采样率以及 2 或 4 个模拟通道。正面和侧面 I/O 易于访问和连接。可选的可拆卸电池组为您提供在工作台或现场使用示波器的灵活性

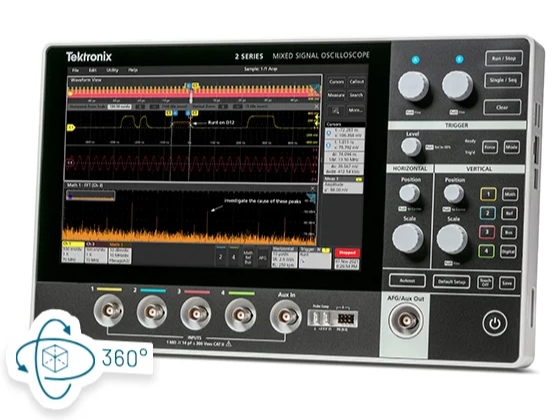

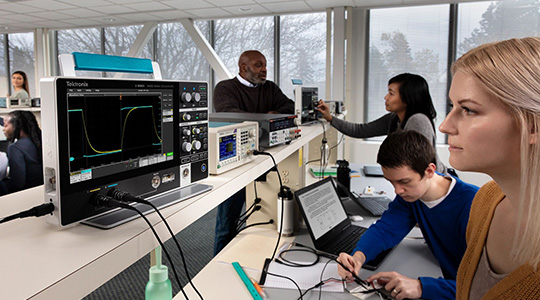

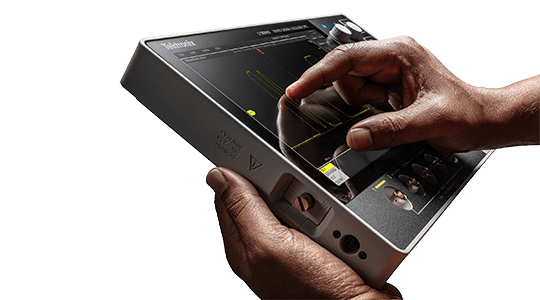

在不降低性能的情况下为您的工作台腾出更多空间。 2 系列 MSO 的厚度只有 4CM，重量仅1.8KG，是一款功能齐全的实时触摸屏示波器，外形小巧、便携，感觉就像平板电脑一样。无论您的测量挑战要求您前往何处（工作台、教室或者测试现场），都可轻松携带它。
| 型号 | 模拟带宽 | 模拟通道 | 数字通道数 | 采样率 | 记录长度 |
|---|---|---|---|---|---|
| MSO22 | 70 MHz - 500 MHz | 2 | 16 | Up to 2.5 GS/s | 10 M |
| MSO24 | 70 MHz - 500 MHz | 4 | 16 | Up to 2.5 GS/s | 10 M |
虽然 2 系列 MSO 小巧紧凑（可装入笔记本电脑包），但它提供高达 500 MHz 的带宽、2.5 GS/s 的最大采样率以及 2 或 4 个模拟通道。正面和侧面 I/O 易于访问和连接。可选的可拆卸电池组为您提供在工作台或现场使用示波器的灵活性。
2 系列 MSO 提供了与先进的泰克示波器相同的屡获殊荣的触摸屏用户界面和简化的控制面板。
简化的前面板只包含关键的控件
旋钮周围的彩色 LED 环形灯指示要调整的活动信号源或参数
按钮下方的彩色 LED 灯指示状态
2 系列 MSO 具有多个集成选件，只需一台仪器即可满足您的所有调试需求。
内置 16 个用于测试数字电路的 MSO 通道*

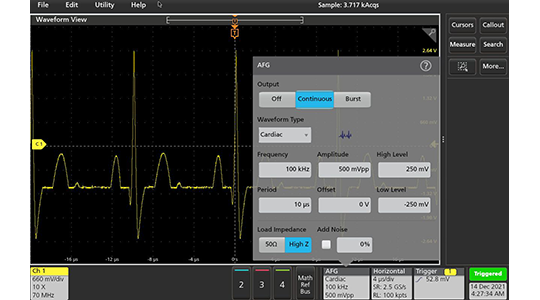

用于模拟被测电路的 50 MHz AFG 4 位模式发生器*
支持多种探头以捕获广泛的信号
*适用于未来发布的软件版本。

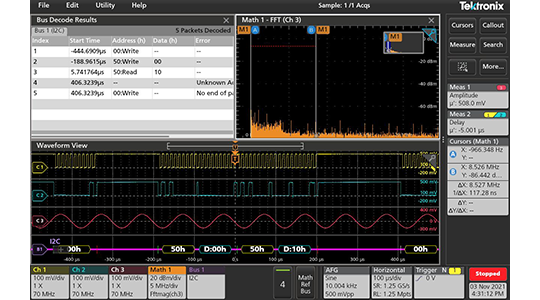

配备全套分析工具，只需轻轻一触，即可访问仪器配置或波形管理任务。
基于波形和屏幕的光标，并且用户可选择读数位置
无限的自动测量
基本和高级波形数学，包括任意公式编辑
用于频谱分析的 FFT
双槽电池组支持长达八小时的电池续航时间，并且可现场热插拔
机架安装套件可轻松连接至 VESA 支架，允许访问所有仪器端口

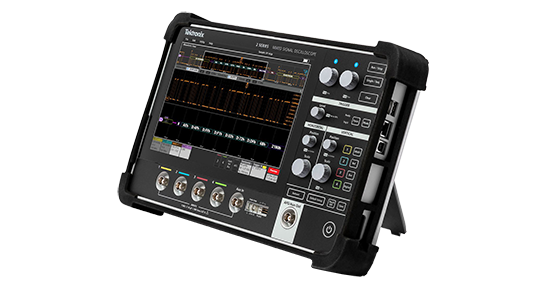

可选的保护箱为仪器提供 1米的最大防摔高度，并包括支架和便携包
与许多现成的 VESA 附件兼容，包括轮式推车、杯托支架、桌臂支架等

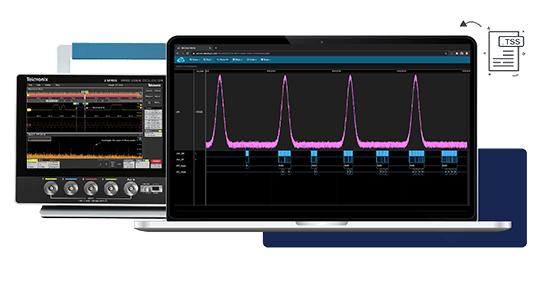

在实验室、教室或任何地点之外捕获数据，并与下一个工作台或下一个时区的同事轻松协作。
内置 VNC 服务器，可通过 PC、平板电脑或手机等设备控制仪器
TekDrive 云存储有助于记录保存和协作
使用 TekScope™ PC 分析软件在联机或脱机模式下分析示波器的数据，就像使用示波器一样
TekScope 和 TekDrive 可免费试用六个月
电源序列和测量
用于 I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT 的串行协议触发和分析
设备描述
数据共享和远程协作
带有图形图像和说明文字的菜单，用于快速查看功能概述
集成的帮助系统促进自我学习/发现
支持远程教学、共享和学习的软件
能够独立地禁用自动设置、光标和测量。
控制器局域网 (CAN) 总线故障排除
设计/调试电子控制单元 (ECU)
SENT 传感器总线故障排除

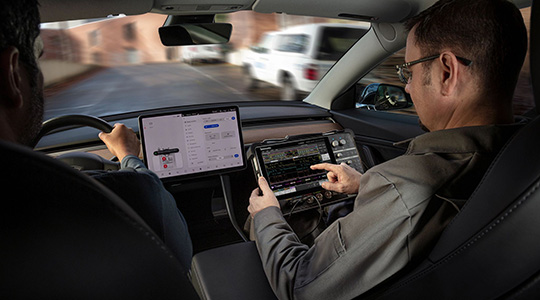

车辆运行时的车内或现场测试
车辆传感器测试与调试
局域互连网络 (LIN) 总线故障排除
基于黄金参考信号的极限和模板测试

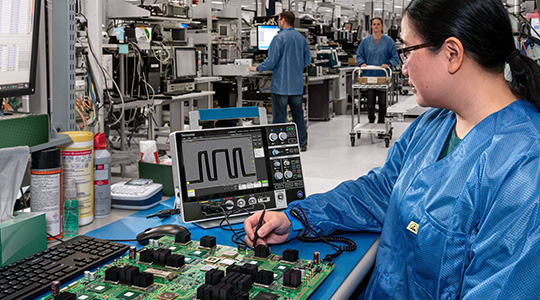

电路板返工和故障排除
故障分析
自动化测试
| 探头 | 描述 |
|---|---|
| P2221 | 无源探头：200 MHz，1X/10X，BNC |
| P3010 | 探头，无源；100MHz，10X，带读数，适用于 TDS3000 系列 |
| P5050B | 无源探头；10X 500 MHZ 无源电压探头；带盖 BNC |
| P6139B | 无源探头：500 MHz，10X，BNC |
| THP0301-B | 300 MHz 10X 无源探头蓝色 |
| TPP0100 | 无源探头：100 MHz，10X，BNC |
| TPP0200 | 无源探头：200 MHz，10X，BNC |
| 探头 | 描述 |
|---|---|
| A622 | 电流探头：100 kHz，10 mA 至 100 A，AC/DC，BNC |
| CT1 | 电流 XMFR；1GHZ 12A 带探头 - 一致性声明 |
| CT2 | 电流 XMFR；200MHZ 36A 带探头 - 本产品包含一致性声明 |
| CT6 | CT6 探头；电流探头，高频/小体积 - 可追溯校准标准证明 |
| P6021A | 探头，AC 电流；250 安培 AC，60 MHz，5 FT 带长期安全控制 |
| P6022 | 电流探头：120 MHz，1 mA 至 3 A，AC，BNC |
| TCP2020 | 电流探头，DC 耦合，50 MHZ 带宽，20 A，BNC 接口 |
| TCP303 | 探头，AC/DC 电流；DC-15MHZ，150A DC - 可追溯校准标准证明 |
| TCP305A | 探头，AC/DC 电流；50 安培 DC，DC-50MHZ，可追溯校准标准证明 |
| TCP312A | 探头，AC/DC 电流；30 安培 DC，DC-100MHZ，可追溯校准标准证明 |
| TCP404XL | 探头，AC/DC 电流；DC-2MHZ，500A DC，750A DC 随占空比降额，可追溯校准标准证明 |
| TCPA300 | 电流探头：100 MHz，放大器（需要探头） |
| TCPA400 | 电流探头：50 MHz，放大器（需要探头） |
| TRCP0300 | 电流探头：30 MHz，250 mA 至 300 A，仅交流，BNC 接口 |
| TRCP0600 | 电流探头：30 MHz，500 mA 至 600 A，仅交流，BNC 接口 |
| TRCP3000 | 电流探头：16 MHz，500 mA 至 3000 A，仅交流，BNC 接口 |
| 探头 | 描述 |
|---|---|
| P5100A | 高压探头：500 MHz，100X，2.5 kV，单端，BNC |
| P5122 | 高压探头：200 MHz，100X，1 kVRMS CAT II，单端，BNC，安全控制 |
| P5150 | 高压探头；50X，500 MHZ，2.5 kV |
| P6015A | 高压探头；75MHZ，40KV，1000X 10 FT - 可追溯校准标准证明 |
| 探头 | 描述 |
|---|---|
| P5200A | 高压探头：50 MHz，50X/500X，1.3 kV，差分，BNC |
| 附件 | 描述 |
|---|---|
| 119-9725-00 | 附加 AC/DC 电源 |
| 2-BP | 带 2 个电池槽和 1 块电池的电池组 |
| 2-HC | 硬面手提箱 |
| 2-PC | 带仪器支架和保护套的便携包 |
| 2-RK | 机架安装套件 |
| TEKBAT-01 | 与电池组 2-BP 配合使用的附加电池 |
| TEKCHG-01 | 用于为 TEKBAT-01 电池充电的独立电池充电器 |
